1971 год
В мае 1971 года приказом Госгражданстроя № 92 утверждается технический проект (ТП) 16-этажного 190-квартирного экспериментального дома. С формулировкой «в целях экспериментальной проверки и последующего внедрения в массовое строительство в Ленинграде 9-12-16-этажных жилых домов с пластическими решениями фасадов, разработанных на основе СПП и гибкой технологии производства. Утверждается разработанная институтом Ленпроект программа проведения экспериментальных работ и отмечается высокое качество архитектурно-планировочных и конструктивных решений представленного проекта».
В июльском выпуске «Строительства и Архитектуры Ленинграда» выходит статья уже знакомого нам Анатолия Прибульского «Дом – представитель серии. Проект для нового домостроительного комбината № 7». 17 В ней он раскрывает проект экспериментального 16- этажного дома, который и будет реализован на Белградской улице. В статье он в основном повторяет то, что было им сказано на Совете 4 сентября 1970 года, но добавляет несколько деталей.
Так, определяется окончательное количество квартир – 190: 32 однокомнатные, 124 двухкомнатные, 34 трехкомнатные.
Средняя полезная площадь квартиры в доме равна 55,5 кв. м, средняя жилая = 31,3 кв. м. Лестнично-лифтовой блок включает в себя 2 лифта грузоподъемностью 320 и 500 кг, незадымляемую холодную лестницу, мусоропровод и вентилируемый шкаф для пищевых отходов.
Фотография макета дома-представителя новой серии из статьи А. И. Прибульского
«Дом - представитель новой серии». Строительство и архитектура Ленинграда № 7за 1971 г. С. 12
На рисунке выше хорошо видны упомянутые незадымляемые лестницы. Но при этом они совершенно не выдаются из фасада – их даже не видно. Да, по настоянию Каменского их «утопили» в плоскость бокового фасада и их присутствие выдает только частая горизонтальная расчлененность – это те жалюзи, которыми и хотели оградить незадымляемые лестницы во избежание накопления осадков на лоджиях лестниц. Однако, эти жалюзи так и не были впоследствии разработаны из-за повышенного расхода металла и вместо них появились обычные лестничные панели с тремя окнами.
Прибульский также поясняет про первый этаж – в нём при вестибюле запроектированы помещение для колясочной и будка телефона- автомата. В подвале предполагались кладовые для вещей жильцов дома. Упоминает он и про надстройку для клуба и подчеркивает, что объём клуба придает дому выразительный и запоминающийся силуэт. Но здесь он также добавляет, что неправильным кажется ему решение авторов выполнить объём клуба из тех же материалов, что и основные стены дома. Он предлагает ограждающие конструкции клуба делать из других материалов, а не из тех же панелей, что и остальной дом. И Анатолий Исаакович делает справедливое замечание о том, что не стоит начинать балконы со 2-го этажа и до последнего. Балконы на 2-м этаже придают зданию приземленность и излишнюю перегрузку в архитектурном отношении. И к этой рекомендации Прибульского авторы Кусков и Чашник прислушались и в рабочих чертежах начинали балконы с третьего этажа и таким дом был построен. Жители второго этажа лишились балконов, зато дом стал чуть более «возвышенным» и стройным. Последнее на что он указывает как пожелание – это применять в будущем более богатую палитру фактур и цветов отделок балконов.
Фасады дома-представителя новой серии из статьи А. И. Прибульского
«Дом - представитель новой серии». Строительство и архитектура Ленинграда № 7 за 1971г. С. 13

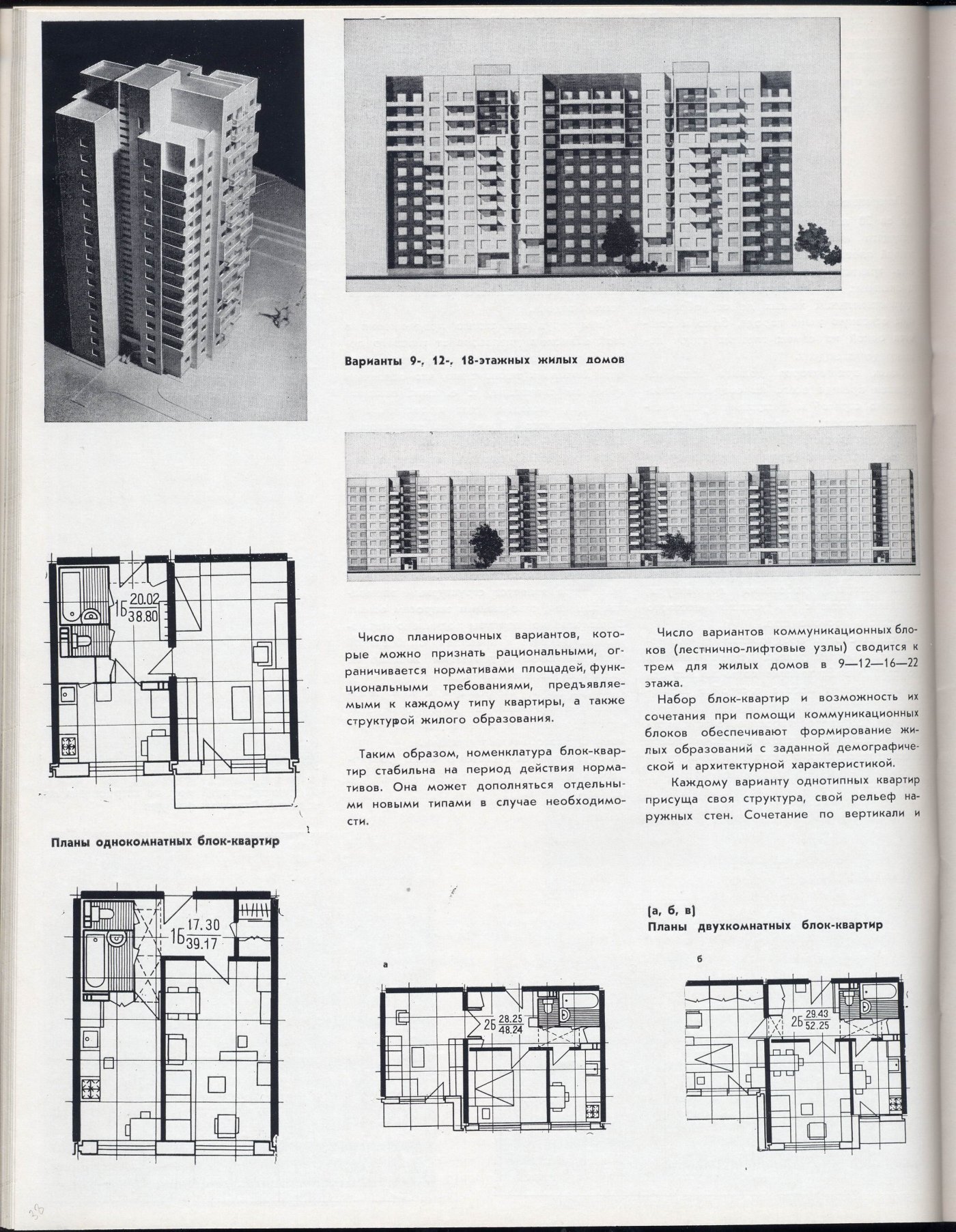

Планировки 1-го и типового этажей дома-представителя новой серии из статьи А. И. Прибульского
«Дом - представитель новой серии». Строительство и архитектура Ленинграда № 7 за 1971г. С. 13
В сентябре же 1971 года (3-го числа) состоялось и очередное Заседание Градостроительного Совета, на котором рассматривались ТП блок-секций для строительства домов серии 1ЛГ-701У и архитектурное решение фасадов домов на Васильевском острове. 18 Напоминаем, что эта серия домов выбрана как приоритетная для будущей застройки кварталов «Морского фасада» на Васильевском острове. Здесь впервые упоминается её ленинградский индекс - 1ЛГ-701У, который расшифровывается просто:
1 – жилое здание
ЛГ-ленинградская городская серия
7 – этажность домов от 12 до 18
01 – порядковый номер серии
У – унифицированная (значит, собираемая из изделий единого каталога унифицированных изделий.
Это ленинградская версия общесоюзной нумерации типовых проектов редакции 1961 года. С 1965 года в СССР приняты новые правила нумерации новых типовых серий (семизначным числом), но соблюдаются они ещё не строго (пример – серия «БС» или 5733/14). И вариант 1 ЛГ-701У – чисто ленинградский, да и по старой системе, поэтому годом позже Госгражданстрой обязует присваивать сериям номер в общесоюзной номенклатуре. И сквозным номером станет 137. Но это будет уже в 1973 году.
1972 год. Каталог и крыши
В 1972 году окончательно складывается идея т.н. Единого каталога унифицированных изделий для жилищно-гражданского строительства в Ленинграде. По аналогии с уже имеющимся московским каталогом. Этот каталог сближает во многом такие отрасли как машиностроение и строительство. Казалось бы – что у них общего? Оказывается много.
Объяснить подобную преамбулу берется директор института «Ленпроект» Дмитрий Чагин в статье «На основе единой технической политики». 19 На страницах статьи он объясняет основные принципы создания Каталога. Составители ленинградского Каталога заимствуют из смежных областей промышленности (особенно машиностроения) основные положения агрегатирования, авторы разделяют Каталог на 3 части:
1 – конструктивные системы, монтажные схемы и унифицированные узлы
2 – сама номенклатура изделий
3 – рабочие чертежи этих элементов и изделий
Авторы Каталога, добавляет Чагин, вводят и термины «головной образец дома новой серии» (как раз дома на Белградской) и головной серии домов. Головной серией домов становится серия 1ЛГ701у, а головной образец должен начать строиться в Купчино уже в 1972 году. Производственные условия и время позволяют провести эксперимент по давно проповедуемой «классической» схеме: макет-фрагмент- дом.
Основные авторы Каталога – инженеры З. Каплунов, Л. Марочник, В. Печерский и Р. Л. Могильный. Одним из энтузиастов создания Каталога является инженер Леонид Марочник.
Леонид Марочник. Фотография из журнала «Строительство и Архитектура Ленинграда», № 5 за 1972 г.
Вот как выглядит один из томов этого Каталога, предназначенный для широкого круга специалистов и просто интересующимися состоянием жилищного строительства в Ленинграде:
Том «Характеристика и структура жилищного строительства в Ленинграде»
Единого Каталога унифицированных изделий для жилищно-гражданского строительства в Ленинграде» Л, 1972
В этом томе приводятся данные о состоянии и практике жилищно-гражданского строительства в Ленинграде на начало 9-й пятилетки (1971 г.), организация строительства на данный момент, характеристики строящихся и новых, проектируемых серий жилых домов и зданий культурно-бытового значения. Присутствует и описание серии 1ЛГ-701У. Пишется о том, что ДСК-2 с 1973 года начнет выпуск жилых домов новой унифицированной серии 1ЛГ-701У. Первые дома будут построены на Васильевском острове и 8 квартале Купчино (в Купчино – экспериментальный дом). Принятая в серии конструктивная схема с внутренними несущими и навесными наружными стенами унифицирована для зданий в 6, 9, 12 и 16 этажей.
Наружные стены – навесные, однорядной разрезки, на две и одну комнату из керамзитобетона толщиной 35 см (объёмный вес 900- 1000 кг/м куб.). Отделка наружных панелей – керамические или стеклянные плитки. Торцевые стены из несущих однослойных керамзитобетонных панелей – толщиной 45 см (объёмный вес 1300-1400 кг/м. куб.). Внутренние несущие стены – железобетонные панели толщиной 16 см. Перекрытия из плоских сплошных панелей толщиной 16 см для пролета 6 метров – преднапряжённые. Для встроенных магазинов в первом этаже будет применяться сборный железобетонный каркас. Крыша с покрытием из железобетонных ребристых утепленных панелей. Санитарно-технические кабины железобетонные унифицированные объёмного формования, отливаемые совместно с вентиляционным блоком (метод, освоенный ДСК-2 на домах серии 1ЛГ-602В). Стыки наружных стен: вертикальный открытый, лабиринтного типа с двойной защитой, горизонтальный – с противодождевым барьером.
Размеры отдельных помещений квартир: Общая комната – от 18 до 22 кв.м.
Спальная комната на двух человек 12 кв.м., на одного - 9 кв.м., спальная для родителей с возможностью установки детской кроватки - 14 кв.м.
Кухня на одного человека 6 кв.м., в остальных квартирах 8-10 кв.м.
Но приводятся в каталоге в основном данные по типовым представителям в 9 и 12 этажей (не экспериментальным). На 16-этажные варианты уделяется очень мало внимания, поскольку они ещё окончательно не разработаны (кроме дома-представителя). 20
График распределения объёмов жилищного строительства по ДСК-2.
Приложение № 1 к Тому «Характеристика...» Каталога унифицированных изделий...
На графике, представленном выше хорошо видны пропорции объёмов строительства ДСК-2 в 9-й пятилетке (1971-1975 гг.). До 1972 года – реальное состояние, 1973-1975 гг. перспективное прогнозное. Но в целом оно с небольшой коррекцией так и будет реализовываться. Единственное только серии 1ЛГ-602У (унифицированной) так и не создадут. Не учтены также изделия для домов серии «БС». С этими поправками можно охарактеризовать определенную «пиковую» ситуацию для комбината в 1972 году. А именно: он один в Ленинграде строит целых 4 (!) разных серий домов, с разной архитектурой. Считаем: ещё не сошли со стапелей 5-этажные «хрущевки» второй волны – дома серии 1ЛГ-502В, и по ним достигаются рекорды скорости сборки 5-этажного дома за 6 дней. 21 Вторая серия - 9-этажные дома серии 1ЛГ-602В – ими начиняется Купчино по периметру всех основных магистралей. Третья серия - дома серии БС для квартала между Наличной улицей и улицей Кораблестроителей в 9 и 12 этажей – это дома с мастерскими для художников! И четвертая серия, производство панелей запускают как раз в 1972 году (монтаж начнется по факту только в 1973, но производство в 1972 уже работает и производит изделия). Такую нагрузку с пятью разными сериями не испытывает ни один комбинат в Ленинграде. Ни ДСК-4 (у него тоже две производственные площадки, как и у ДСК-2), ни Автовский ДСК-3. ДСК-4 производит в 1972 году 4 серии, а Автовский так и вовсе только 2. Этим частично объясняется затянутость начала производства (освоения) новых серий домов - 1ЛГ-701У на ДСК-2 и 1ЛГ-606М на ДСК-4. Ко всему на ДСК-4 не проводилась реконструкция и он строит дома по дизайну 1958 года, наращивая больше механически этажность и планировки. ДСК-2 же (Обуховский) производит все серии домов, непохожие ничуть на его более раннее творчество (давно сняты серии ОД и 1ЛГ502), да и серия 12ЛГ602В меняет свою архитектуру в 1970-е годы.
В апреле 1972 года Исполком Ленгорсовета выносит Решение об утверждении ТП 9-12-этажных блок-секций серии 1ЛГ-701У для строительства Обуховским ДСК в квартале 2 Васильевского острова, а также ТП 16-этажных блок-секций для экспериментального проекта. Главленинградстрою (в чьем ведении и находятся все комбинаты и тресты как подрядчики) предложено построить натурные макеты основных типов квартир и двухэтажный односекционный фрагмент дома серии 1ЛГ-701У, а институту Ленпроект провести экспериментальные исследования для проверки архитектурно-планировочных и конструктивных решений, технологии монтажа и эксплуатации квартир.
В майском номере «Строительства и Архитектуры Ленинграда» за 1972 год публикуется интересная статья архитектора и искусствоведа Юрия Ивановича Курбатова. 22 Она называется «Верх здания – завершение композиции». В ней он подчеркивает важную роль силуэтности здания и особенно завершения здания. В век плоских крыш и прямоугольных очертаний домов силуэтность стала редка. Чтобы исправить этот недостаток и повысить архитектурную привлекательность новых домов Курбатов предлагает переходить к крышам более функциональным и вследствие этого более выразительным. А ссылку на суровый климат как причину не размещать на крышах ничего кроме оборудования он парирует практикой Финляндии, где не менее 40% крыш зданий имеют террасы с разными общественными и жилыми функциями. По тексту как удачный пример отечественной практики в это направлении он приводит как раз новый дом серии 1ЛГ-701У с клубной надстройкой. Он считает удачным завершение 16-этажного дома и раскрывает это словами: «Авторы, на мой взгляд, вполне обоснованно расширили функцию жилого дома. В современных микрорайонах ощущается большая потребность в клубных помещениях. И их можно создавать не только на земле, но и на крышах жилых зданий. Такой клуб будет способствовать общению жильцов дома.» Удачным он признает в проекте дома и решение вентиляции. Применение статической камеры в техническом этаже дает архитекторам большую свободу в компоновке верха здания.
Проектное предложение завершения клубной части экспериментального дома серии 1ЛГ-701У. Из статьи Ю. И. Курбатова «Верх здания — завершение композиции».
На рисунке приведён довольно странный вариант обустройства крыши и завершения клубной надстройки вообще. Довольно много нестыковок. Во-первых, не выявлены целых три этажа: технический (со статической камерой, куда выходят все вентиляционные трубы), 18-й с различными клубными комнатами и 19-й с залом универсального назначения. Выявлен четко только первый этаж и покрытие второго этажа. Но тогда где технический этаж? Остекление нижнего яруса вряд ли будет являться правильным для технического этажа, поэтому, возможно, так вольно нарисовали авторы ярус 1-го этажа клубной надстройки. Интересно завершение зала универсального назначения – из сводчатых оболочек. Но тогда также непонятен вопрос с естественным освещением зала. Окон нет, света через слуховые окна с боковой стороны оболочек недостаточны для этого, а в таких сильно искривленных оболочках сделать зенитные фонари или окна на тот день практически невозможно. При этом ниже фасада приведены две планировки каждого из этажей. Ответ во всех этих нестыковках довольно прост: автор статьи взял разные решения завершения клубной надстройкой – раннее (фасад) и позднее (планировки). Планировки уже актуальные – с утвержденной этажностью, размерами и наличием технического этажа под ними. А фасад – из ранних проектных предложений. Рисунок фасада интересен именно своим покрытием – рассматривался вариант применения и такого
завершения зала. Но в процессе дальнейшего проектирования было решено остановиться на каркасно-панельном варианте плоской крыши. Следует признать, что, при всей заманчивости использования криволинейных оболочек, тот вариант, что предлагался на рис.19 не отличается органичностью и (самое важное) пропорциональностью облика. К тому же не очень понятны консольные решения оболочки, обрезанной посередине. В целом вариант с панелями придал единство архитектурного решения основной части дома и его клубной надстройки. Статья же любопытна поисками образа завершения здания. Поиски образа завершения и по сей день идут и далеко не всегда оканчиваются успешно.

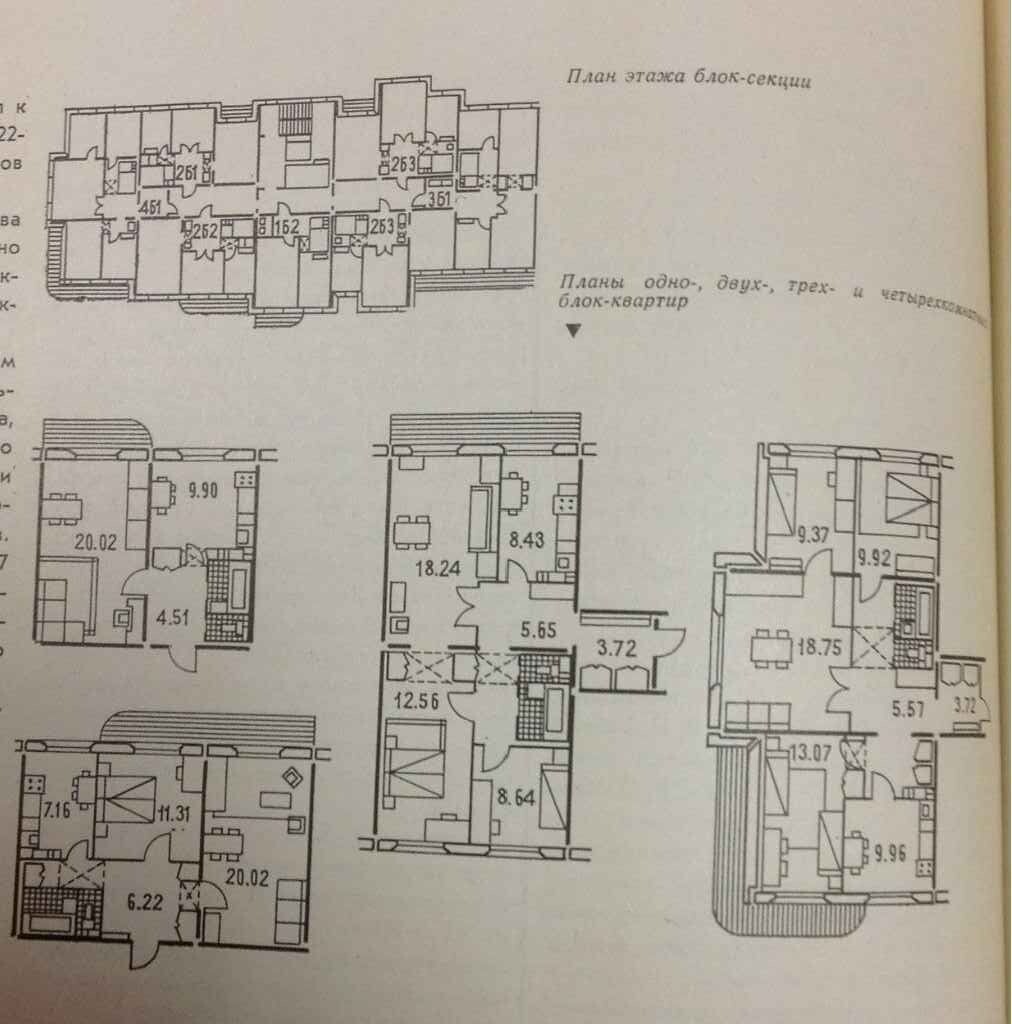

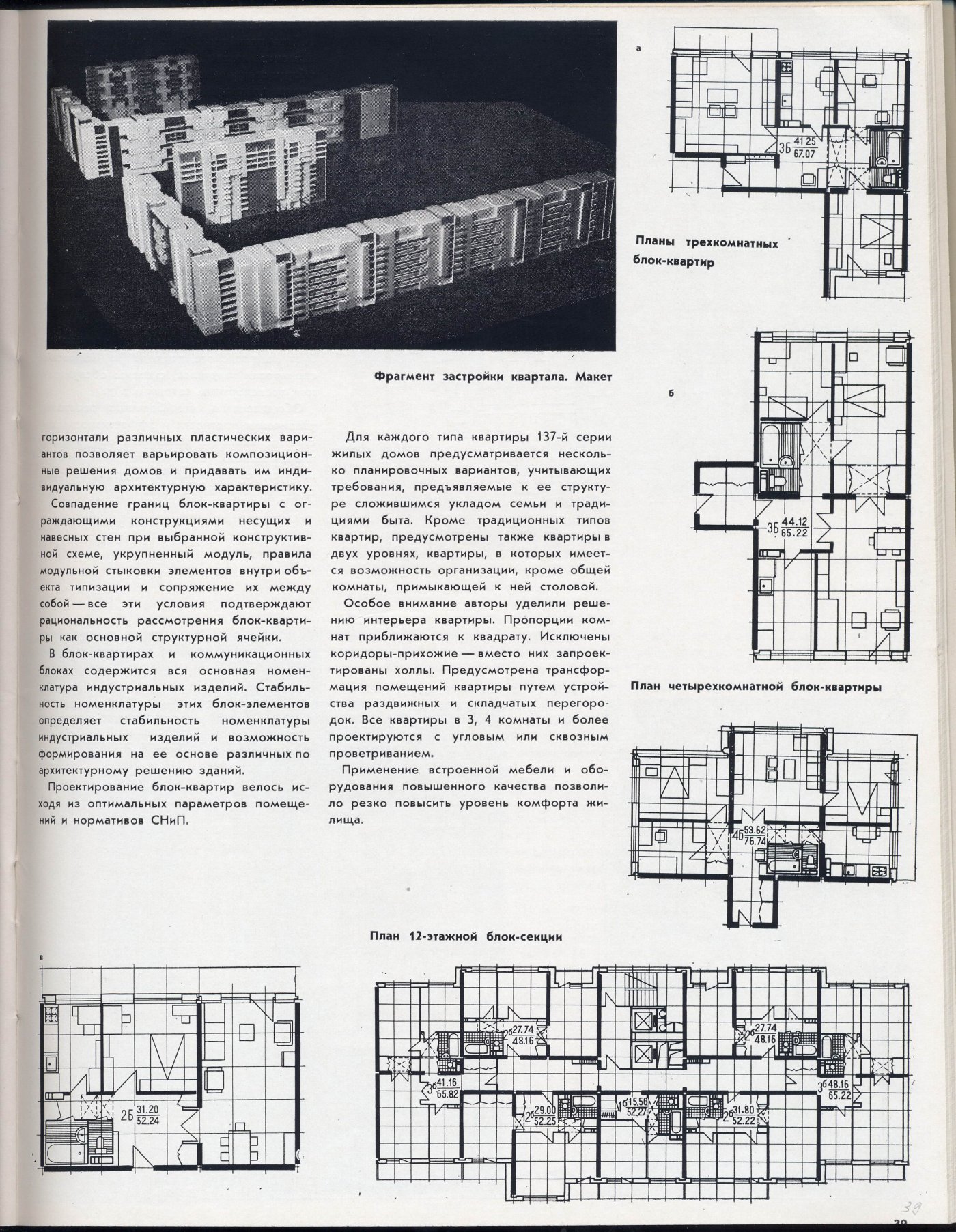

В июньском номере «СиАЛ» за 1972 год Илья Кусков публикует статью «Блок-квартиры. Новая методология проектирования и строительства жилых домов». 23 В статье он в основном рассказывает о перспективах будущей серии на примере запроектированного 2-го квартала Западной части Васильевского острова, где, как известно, новые дома серии 137 начнут строиться сразу после постройки первого экспериментального дома. Уже по типовым проектам. В статье он, любитель образных выражений, делает очередное сравнение метода, которым они пользуются как проектировщики (16-я мастерская Ленпроекта): «Блок-квартиры можно сравнить с набором букв; блок- секцию, составленную из набора букв, – со словом; жилое образование, скомпонованное из секций – с фразой.» Таким образом он поясняет, что каждая секция (подъезд) при блок-квартирном методе строительства будет непохожа на соседнюю. За счет применения эркеров, балконов, ризалитов, лоджий, перебивок и подсечек и прочих инструментов формирования тектоники фасада.
В статье он впервые упоминает о том, что в санитарно-технических кабинах будут устанавливаться ванны длиной 170 см (в прежних сериях домов устанавливалась в 150 см), а также о том, что в санузле появилось место для установки стиральной машины. Санитарный узел размещается в квартирах таким образом, чтобы двери ванн и уборных выходили в шлюз (коридорчик).
Упоминает он и первый экспериментальный 16-этажный дом. Упоминает то, что Госстрой СССР одобрил этот проект, особо отметив высокое качество его архитектуры. И сообщает нам, что на экспериментальном заводе Ленинградоргстроя (на Индустриальном проспекте) начато строительство двухэтажного фрагмента дома. Это необходимо для проверки конструктивных и технологических решений, проверки экспериментальных образцов отдельных узлов и элементов здания (особенно монтаж объёмных панелей). Начало монтажа этого фрагмента можно также отследить по Распоряжению Ленгорисполкома №1071 от 5 мая 1972 года, которое ввел в действие техно-рабочий проект фрагмента дома серии 1ЛГ-701У. 24 В примечании к Распоряжению указано, что проект предназначен для конкретной строительной площадки. Этот дом будет достроен уже к 1973 году и даже доведен до 4-х этажей. В 1977 году его сделают административным, коим он и останется по нынешний день – в нём сейчас офисы.
Экспериментальный фрагмент дома 137 серии, выстроенный в 1973 году на территории Экспериментального завода Ленинградоргстрой. Фото
автора от 12.04.2018
По сути – этот фрагмент – это самый первый дом (пусть и не жилой) из изделий серии 137. Его кстати легко можно было узнать по характерным очертаниям блок-секции. До конца 2000-х гг. он оставался в первоначальном виде – панели без облицовки – просто серые бетонные. В конце 2000-х гг. из него сделали бизнес-центр и обшили профильными листами.
А 25 декабря 1972 года (судя по «Списку законченных работ...»)²⁴ по накладной № 3437 институтом «Ленпроект» передан техно- рабочий проект типового проекта 137-32/16 из состава серии 1ЛГ-701У (137) 16-19-этажного здания для его строительства в 8 квартале Купчина. В документах здесь, пожалуй, впервые упоминается серия 137 наравне с серий 1ЛГ-701У. Дело в том, что Государственный Комитет по делам строительства СССР (Госстрой СССР) в соответствии с изданными им же «Указаниями по нумерации типовых проектов» 25 в 1965 году требовал неукоснительного соблюдения единой нумерации в номенклатуре проектов. В соответствии с ней она состоит из трех цифр (пример 111-137-31, где 11-секционные дома, 1 – из панелей; 137 – порядковый номер серии, ленинградцы выбрали 137 т.к. разрабатывали её для ДСК № 7; и 31 – порядковый номер типового проекта внутри серии, в случае дома на Белградской это 32/16). Поэтому ко вводу в действие ТРП (техно-рабочей стадии проекта и особенно рабочих чертежей для стройки), архитекторы института «Ленпроект» привели нумерацию серии к общесоюзной. И маленькое наблюдение о совпадениях нумераций. Если мы с вами откроем ленинградскую печать (газеты, журналы) за 1972-1973-1974 годы, то увидим, что индекс «701» чаще всего на передовицах и внутри изданий мелькал в упоминаниях о гордости ленинградского машиностроения – освоении трактора новой модели – К-701. До этого на «Кировском заводе» производились массово модели К-700. Это просто совпадение, но бывает и такое в номенклатурном мире, тем интереснее своими пересечениями из «параллельных» миров.
Глава 3. Построим новый быт! 1973 год.
Вира! По малу
6 января 1973 года вышла статья «Город на конвейере» в газете «Строительный Рабочий». 26 В ней журналист Кушелев описывает достижения и задачи Обуховского ДСК. Самое интересное в ней, что среди планов на год коллектив ДСК-2 обязуется построить и сдать в эксплуатацию до 5 декабря (ко дню Конституции) новый 16-этажный дом серии 1ЛГ-701У.
Обязательства ДСК-2, которые были вывешены также на информационном щите на территории комбината.
Из статьи «Город на конвейере» от 6 января 1973 г./p>
Но не всё сложилось так быстро как хотелось служащим комбината. В далеком 1939 году на северной окраине Ленинграда, на территории Физико-Технического института (ныне ФТИ им. А. Ф. Иоффе) началось строительство самого мощного на тот момент в Европе здания циклотрона (ускорителя частиц) для изучения атомного ядра в рамках государственной ядерной программы. Автором идеи этого ускорителя были Абрам Алиханов и Игорь Курчатов. А вот архитектором, по чьему проекту был построен куполообразный павильон циклотрона явился Яков Давидович Гликин. Этот корпус был выстроен к 1941 году, но сам циклотрон установить помешала война, и его установили только в 1946 году. sup>27
Здание циклотрона ФТИ им. А.Ф.Иоффе (Политехническая улица, дом 22). Фото с сайта citywalls.ru
В ходе войны и после нее Яков Гликин стал заниматься реставрацией, обмерами и другими вопросами сохранения и восстановления архитектурных памятников. Занимался вопросами планировки и благоустройства многих населенных пунктов. Вообще очень разносторонний человек, он также занимался изучением архитектурной гармонии и вопросами пропорциональности в архитектурном творчестве. Издал такой фундаментальный труд как «Методы архитектурной гармонии» (1979 г.). Причем актуализировал свои теоретические разработки на современных постройках. Поэтому проект нашего 16-этажного экспериментального дома серии 1ЛГ-701У был им описан с точки зрения пропорциональности на страницах его статьи, 28 опубликованной в марте 1973 года.
В этой статье он подвергает художественному анализу фасад 16-этажного дома, применив метод УСП – универсальной системы пропорционирования. Зачем вообще здание «испытывать» на пропорциональность? Как показали исследования психофизиологов пропорциональность в 1,5-2,5 раза обостряет наш глазомер, что улучшает общую ориентацию в сложной пространственной среде и обогащает эстетическое впечатление от художественной формы. Каковы результаты анализа первого доме в серии 1ЛГ-701У? Гликин пишет: «16-этажный двухсекционный дом решен симметрично, с ризалитами и раскреповками и имеет удлиненные балконы с закруглениями в центральной части и по углам здания. Анализ показывает, что фасад этого дома строится в пропорциях, очень близких к квадратному ряду, как по своим размерам, так и по всем основным горизонтальным членениям. По вертикали пропорциональные членения, благодаря принятому единообразному ритму балконов, прослеживаются только в соотношениях между основным объёмом здания и его клубной надстройкой.» Говоря проще, клубная надстройка придает дому стройность и завершенность, а балконные ряды – динамику и ритм. Он отмечает, что авторский коллектив добился в целом правильного решения задачи гармонизации фасадов этого дома (попутно он анализирует и 12-этажный дом для Васильевского острова и там похожие результаты). Пропорциональное построение, выполняемое с помощью УСП, подтверждает целесообразность размещения клубной надстройки над чердаком дома как это сделано в проекте 16-этажного дома. Такая надстройка обогащает композицию здания, делает его более гармоничным и интересным по силуэту.
Пропорциональный анализ 16-этажного дома серии 1ЛГ701У. Из статьи Я. Д. Гликина
«Проблемы пропорциональности в типовом проектировании». Строительство и архитектура Ленинграда, № 3 за 1973 г.
Любопытная деталь – и Гликин, как и Курбатов берет эскиз фасада с клубной надстройкой старой конфигурации с покрытием зала сводчатыми оболочками. Ну в целом это на анализе не отражается. Вероятно, оба профессора пользовались одним и тем же источником.
В мае 1973 года Начальник проектного управления № 3 института «Ленпроект» Зиновий Каплунов пишет письмо начальнику технического управления Главленинградстроя Захару Супоницкому со следующим текстом: «Направляю вам задание на проектирование встроенной мебели для 16-этажного экспериментального дома-представителя серии 137 (1ЛГ-701У), начатого строительством в кв. № 8 восточнее витебской линии железной дороги (корпус 11) для передачи в СПКБ «Ленмебель».
Зиновий Владимирович Каплунов
Фото из заметки о его 60-летии на страницах журнала «Строительство и Архитектура Ленинграда» № 6 за 1972 г.
С этого времени начинается история внедрения встроенной мебели в квартиры домов новой перспективной серии. Разрабатывалась она весь 1972 год (с участием специалистов «Ленмебели») и вот, наконец, документация начинает поступать на мебельные производства. Интересную информацию о встроенной мебели для нового дома сообщает нам главный конструктор 5-го отдела СПКБ «Ленмебель» Сергей Шапиро в статье «И углами изба красна», 29 опубликованной в 1974 г.: «Несмотря на сжатые сроки проектирования и выпуска готовой продукции мы постараемся добиться высокого качества наших новинок. В экспериментальном доме существуют 5 типов квартир, соответственно которым разрабатываются 5 мебельных комплектов. Кухонное оборудование уже имеется. Лицевые поверхности кладовок, антресолей, дверей будут оклеиваться шпоном ценных древесных пород, гармонируя с мебельным комплектом. Если новосел – приверженец старой корпусной мебели, то на следующих домах он сможет отказаться от встроенной мебели в рассрочку и покупать сам в мебельном магазине. Стоит отметить низкую стоимость пристенной мебели. К примеру, пристенный шкаф, длиной 4,6 м, высотой до потолка и глубиной 60 см. с фасадной поверхностью первого класса стоит около 350 рублей. Аналогичную корпусную мебель в магазине можно было бы приобрести за 750 руб. Такое значительное снижение стоимости происходит за счет экономии на материалах и трудозатратах на изготовлении и отделке».
В сентябре 1973 года (26-го числа) в газете «Вечерний Ленинград» появляется статья «Купчинский новосел», в которой сообщается о том, что в этот день начался монтаж надземной части здания нового здания серии 137. 30 В ней упоминается о том, что экспериментальный дом монтирует бригада Николая Дмитриевича Здобнова, которая уже закончила монтаж двухэтажного фрагмента на полигоне Экспериментального завода Ленинградоргстроя на Индустриальном проспекте, 45. Здобнов – бригадир комплексной бригады монтажников домостроительного комбината № 2 Главленинградстроя. Родился в Ульяновской области в семье крестьянина. В 1941 году окончил семилетнюю школу и начал трудовую деятельность слесарем на одном из заводом города Ульяновска. Служил в Советской Армии. После увольнения из Вооруженных Сил в 1949 году приехал в Ленинград, где работал каменщиком на Невском машиностроительном заводе имени В. И.Ленина, электросварщиком и монтажником Главленинградстроя. В 1955 г. на улице Полярников, возводился первый в городе пятиэтажный крупнопанельный дом. Н. Д. Здобнов возглавлял звено в бригаде. Дом был возведен за 102 дня вместо 119. Уже тогда Николай Дмитриевич задумался над тем, чтобы сварку заменить креплением панелей на штырях, что значительно ускорит сборку крупнопанельных домов и облегчит труд. В 1959 году был командирован с группой монтажников в домостроительный комбинат № 2 (ДСК-2), затем участвовал в строительстве города камских автомобилестроителей – Набережные Челны Вернувшись в Ленинград, возглавил комплексную бригаду монтажников ДСК-2.
Герой Социалистического Труда Николай Дмитриевич Здобнов . Фото из фондов Санкт-Петербургского государственного бюджетного учреждения культуры "Государственный музей истории Санкт-Петербурга". ГМИ СПб Инв.№-II-Б31405ф. 1973 г.
Его бригада строила дома после землетрясения 1966 года в Ташкенте. В годы восьмой пятилетки (1966-1970) являлся инициатором монтажа домов методом пространственной самофиксации, который позволил сократить сроки сборки крупнопанельных домов в 3 раза. Указом Президиума Верховного Совета СССР от 25 марта 1971 года за выдающиеся производственные успехи в выполнении заданий пятилетнего плана Здобнову присвоено звание Героя Социалистического Труда с вручением ордена Ленина и золотой медали «Серп и Молот». В 1974 году на Правом берегу Невы, возле Володарского моста, руководимая им бригада возводила 18-этажный крупнопанельный дом – первый в Ленинграде высотный, экспериментальный. Здание построили за тот же срок, что и 20 лет назад первый крупнопанельный пятиэтажный дом. Новую серию 137 начала осваивать бригада Н. Д. Здобнова. Всего руководимой им бригадой построено более 200 домов. Жил в Ленинграде. Умер в 1979 году. Награждён 2 орденами Ленина (11 августа 1966, 25 марта 1971), медалями.
В сентябре 1973 года начался монтаж надземной части здания. Нулевой же цикл (фундаменты и подземные коммуникации) согласно Акту государственной приёмки здания31 начался в январе 1973 г. И нулевым циклом занимался всегда не домостроительный комбинат, а трест квартальной застройки. В данном случае это был трест 106 в виде его подразделения – управления начальника работ (УНР)-20.
Фото В. Туроверова. «Вот она, первая панель» из статьи В. Серегина «Купчинский новосёл».
Вечерний Ленинград, № 226 (8532), 26 сентября 1973 г. С. 2
Фото из статьи «Рождение новой перспективной серии». 33 Монтаж 1-го этажа в ноябре 1973 года.
1974 год. Приём и сдача
О том, как шло строительство в 1974 году можно узнать из двух источников: «Обзора о ходе экспериментального строительства Главленинградстроя за 1974 год» (из фонда Главленинградстроя) 32 и из статьи «Рождение перспективной серии».33
Так, в «Обзоре» сообщается, что 16-этажный двухсекционный жилой дом серии 137 с индивидуальными архитектурно- планировочными решениями, построенный на основе системы предельных параметров и гибкой технологии, по адресу корпус 11 в квартале 8 Купчино строительством окончен. И приводится несколько справок. Так, на 15 января 1974 года:
Идет монтаж 5-го этажа. Смонтировано 80% изделий этажа. Остановлено производство по изготовлению изделий внутренних стен из- за отсутствия закладных деталей самофиксации (это металлическая арматура петлевой конфигурации). Это произошло из-за того, что ДСК-2 неофициально разместил заказ на заводе «Вперед» объединения имени К. Маркса, поэтому поставки постоянно срываются.
УНР-524 «Сантехмонтаж-62» (УНР-управление начальника работ, аналог СМУ) приступил к сантехническим работам по внутренней разводке.
На 1974 год не решен вопрос транспортирования объёмных панелей наружных стен на панелевозах, т.к. ГАИ не выдал пропуск.
Проиллюстрировать состояние можно фотографией из «СиАЛа» 33
«Дом набирает этажи» – фото из статьи «Рождение новой перспективной серии». 33
Монтируется 7-й этаж, стало быть это где-то февраль. Общую динамику за февраль-июль можно проследить на таймленте, приведенной в той же статье:
«Дом набирает этажи» – фото из статьи «Рождение новой перспективной серии».33
Купчино. Белградская улица. Фото Д. Александрова из статьи «Вам, новоселы Купчина», опубликованной в газете «Ленинградский Рабочий» от 20 апреля 1974 г.
В апреле фотография строящегося дома появляется в газете «Ленинградский Рабочий» В этой статье в рубрике «От выборов до выборов» берется интервью у председателя Фрунзенского райисполкома Олега Николаевича Федотова. Довольно распространенный жанр вроде отчета о проделанном и о планах исполнительной власти на местах. Эта статья любопытна тем, что фотография приведена Белградской улицы с интереснейшим объектом, который должен быть пущен – первым домом 137 серии, а в интервью ни слова об этом доме. Упоминаются некоторые другие дома и критикуется то, что мало проектов домов с однокомнатными квартирами, но про новый дом 137-й серии – ни слова.
8 мая стройку посещает первый секретарь Ленинградского обкома КПСС Григорий Васильевич Романов. Об этом случае отложился кадр в архиве кинофотофонодокументов, кадр называется так: «Первый секретарь Ленинградского обкома КПСС Г. В. Романов (в центре) на строительной площадке двадцатиэтажного экспериментального дома новой серии, который сооружается на Белградской улице в Купчино домостроительным комбинатом № 2 Главленинградстроя.». 34 Любопытны опечатки в определении снимка: 20-этажный дом, каковым он никогда не был, и дата - 12 мая, а не 8 мая как оно было указано в статье «Рождение новой перспективной серии». 33
Состояние на июнь 1974 г. можно увидеть в сборнике «Белые ночи», изданном в 1975 году.
Фото из статьи T. Швецовой «Мелодия микрорайона», опубликованной в сборнике «Белые ночи» Л.Лениздат, 1975. С. 513
На 1 июля сообщает «Обзор», 32 начат монтаж оставшихся балконных ограждений. С помощью лебедки смонтировано 10 штук (из 125). Экспериментальный завод треста Ленинградоргстрой задерживает поставку ограждений. Начата настилка линолеума в кухнях и коридорах на восьми этажах левой секции. Устанавливаются перегородки клубной части.
